Představení produktu

PS080-280 je dvou-složková tepelně vodivá zalévací hmota s vysokou tepelnou vodivostí, formulovaná a vyrobená speciálním procesem. Může vytvrzovat při pokojové teplotě nebo teplem, s rychlejším vytvrzením při vyšších teplotách. Je vhodný pro tepelně vodivé zalévání výkonových modulů, modulů vysoce výkonných napájecích zdrojů, ovladačů, měničů, automobilových elektronických výrobků atd., poskytuje vodotěsnost, odolnost proti vlhkosti, tlumení nárazů, rozptyl tepla a zpomalení hoření, zabraňuje koncentraci tepla a nárůstu teploty v obvodech, čímž prodlužuje životnost elektronických součástek.

Vlastnosti produktu

01.

Nízký stres

Materiál vykazuje nízké smrštění a namáhání během vytvrzování.

02.

Dobrá výdrž

Skládá se z adičně-tuhnoucích polydimethylsiloxanových polymerů a při zahřívání v omezeném prostoru se nevrátí do původního stavu.

03.

Nízká viskozita

Ve srovnání s jinými tepelně vodivými materiály má nízkou viskozitu, což usnadňuje zalévání součástí.

04.

Spolehlivost

Má vynikající odolnost proti tepelným šokům a vlastnosti zpomalující hoření.

Typické vlastnosti

Funkce	Hodnota specifikace	Testovací standard
Před vytvrzením

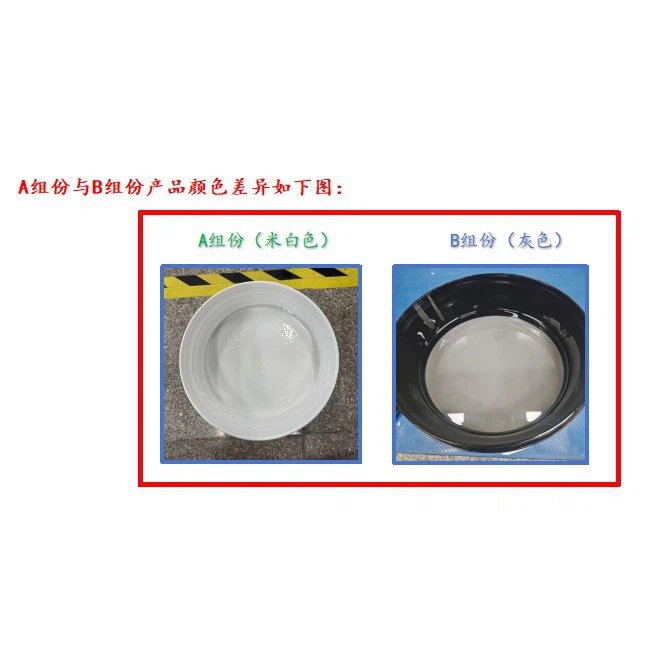

Barva & Vzhled	- Komponenta A: Šedá tekutina - Složka B: Bílá tekutina	Vizuální kontrola
Poměr míchání	1:1	/
Viskozita po smíchání (cps)	8000–18000	ASTM D1084
Pracovní doba (min)	30–90 (@25 stupňů)	/
Doba vytvrzování	- 15–30 min při 100 stupních - 8–12 h @25 stupňů	/
Po vytvrzení
Hustota (g/cm³)	2.8–3.0	ASTM D792
Tvrdost (Shore OO)	60–80	ASTM D2240
Pevnost ve smyku (MPa/psi)	<0.3 / 44	ASTM D1002
Průtok (g/min)	Větší nebo rovno 4,0	Saintyoo TM
Objemový odpor (Ω·cm)	Větší nebo rovno 1,0×10¹³	ASTM D257
Dielektrická pevnost (kV/mm)	Větší nebo rovno 10	ASTM D149
Tepelná vodivost (W/m·K)	Větší nebo rovno 2,8	ISO 22007-2
Hodnocení hořlavosti	V-0	UL94
Dlouhodobý-rozsah provozních teplot (stupně)	-50 ~ 200	Saintyoo TM

Návod k použití

Míchání – Před smícháním obou složek důkladně promíchejte každou složku. Smíchejte složku A a složku B v poměru 1:1 (hmotnostně nebo objemově). Pro hromadnou výrobu lze použít automatizované dávkovací/směšovací/dávkovací zařízení. Nalijte lepidlo na oblast vyžadující zalévání. Produkt má dobré samopěnivé vlastnosti; přímé zalévání obecně postačuje k dosažení požadovaného odvodu tepla. Vysávání před zaléváním dále zlepšuje tepelnou vodivost. Po zalévání lze vytvrzování provést při pokojové teplotě v závislosti na konkrétních podmínkách procesu.

Opatření

Tento produkt je přídavný-vytvrzovací silikonový kaučuk. Následující látky budou ovlivňovat nebo bránit vytvrzování produktu: sloučeniny obsahující ionty těžkých kovů, jako je cín (Sn 2+), olovo (Pb 2+) a rtuť (Hg 2+); organické sloučeniny cínu a silikonové tmely obsahující organické sloučeniny cínu; organické sloučeniny obsahující N, S a P; a některá nenasycená uhlovodíková změkčovadla.
